Flache Duschrinne nach Maß in Länge 70-160 cm, Ablaufrinne aus Edelstahl gebürstet mit drehbarem Ablauf, 48 mm Einbauhöhe – MDR1M-es

Duschrinne auf Maß aus Edelstahl mit drehbarem Ablauf von Combia

Die maßangefertigte Ablaufrinne für Dusche hat eine Gesamt-Einbauhöhe von nur 48 mm und ist damit die flachste Duschrinne von Combia mit drehbarem Ablauf. Der 360° drehbare Siphon kann auch direkt unter der Rinne nach links oder rechts geführt werden für eine minimale Einbauhöhe von 48 mm. Die Ablaufrinne für Dusche wird im Werk auf das Wunschmaß von 700 - 1600 mm in 5 mm Schritten auf einer Seite zugeschnitten für eine exakt passende Länge z. B. für eine von Wand zu Wand komplett durchgehende Duschrinne. Das Maß von der Seite bis zur Mitte des Ablaufs beträgt 60 cm (bei Länge bis 120 cm), bei größerer Länge von 120,5 bis 160 cm beträgt das Maß von der Seite bis zur Mitte des Ablaufs 80 cm. Die Ablaufrinne wird im Werk an der Schnittseite mit einer Edelstahl-Endkappe wasserdicht verschlossen. Die Duschrinne kann mit Endkappe links oder rechts eingebaut werden, womit sich die Position des Ablaufs ändert.

Eigenschaften der flachen Duschrinne

• Material: Vollständig aus hochwertigem, rostfreien Edelstahl

• Combia Patent: Zuverlässig dicht mit durchgehender Dichtmembran ohne Flanschrand

• Länge: Individuelles Wunschmaß 700 - 1600 mm, Abdeckung: matt gebürstet (chromfarben)

• Einbauhöhe: Nur 48 mm – die flachste Ablaufrinne von Combia mit drehbarem Ablauf

• Ablauf: 360° drehbarer & bei Bedarf bis ins Ablaufrohr leicht zu reinigender Mittenablauf

• Selbstreinigende Siphon-Geruchsverschlüsse: Ultraflach (H = 48 mm) oder mit 50 mm normgerechter Sperrwasserhöhe (H=86/58 mm)

• Design: Schlankes, edles Erscheinungsbild mit zwei schmalen Fugen

Superflache Ablaufrinne für Dusche: Sehr schmal und optisch edel

Bei einer Breite von nur 30 mm der Ablaufrinne verschwindet das Wasser in zwei eleganten schmalen Fugen, welche nur durch eine schmale Abdeckung aus matt gebürstetem Edelstahl getrennt werden. Die herausnehmbare Abdeckung hat über die ganze Länge auf beiden Seiten ein eingearbeitetes Haarfang-Gitter und kann mit dem mitgelieferten Haken an der Bürste (für Reinigung) entnommen werden.

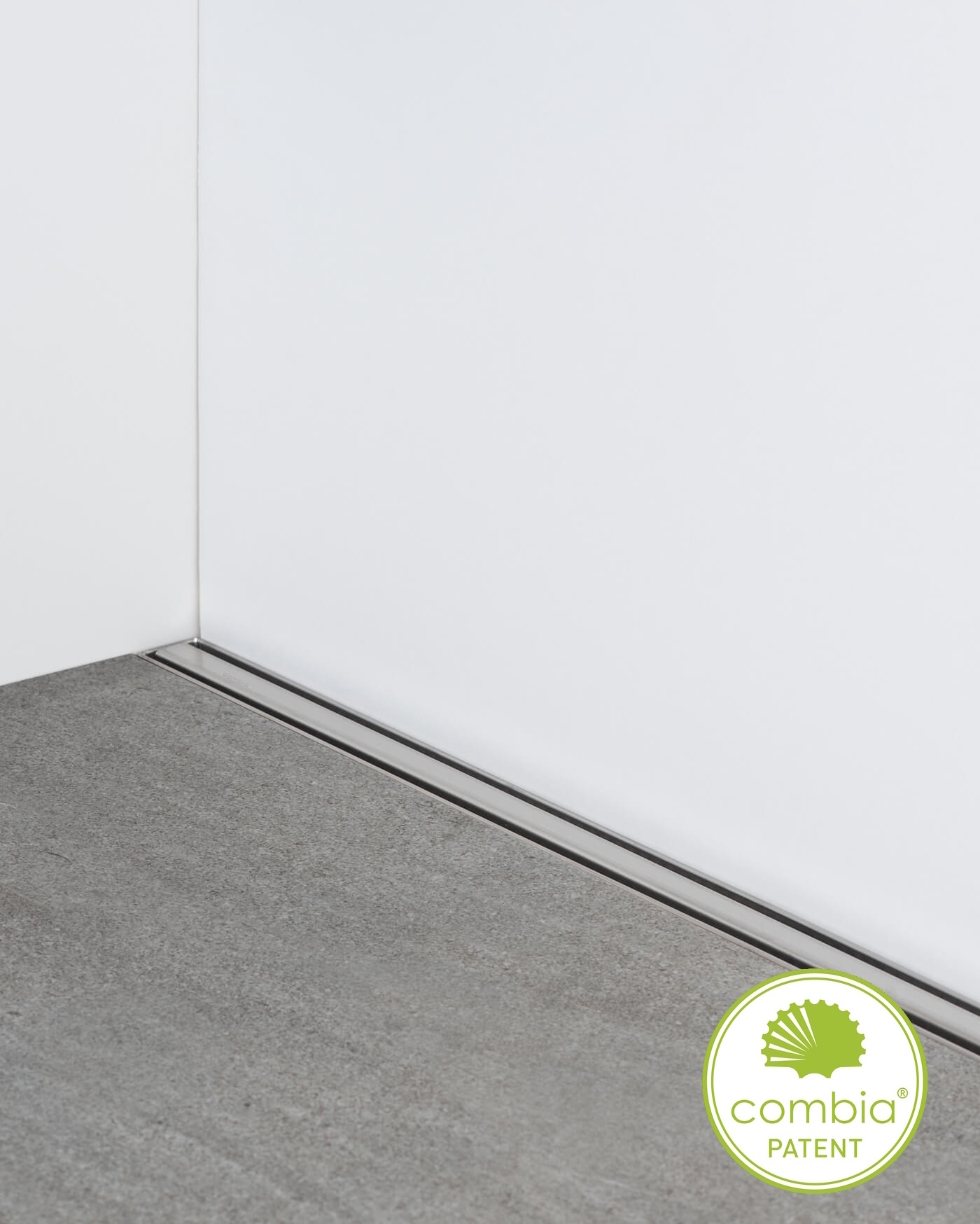

Duschrinne im Wunschmaß direkt an der Wand oder im Boden: Viele Montage-Möglichkeiten

Die Duschrinne ist schnell und problemlos eingebaut. Sie verfügt über eine auf der Unterseite werkseits angebrachte Dichtmembran und hat keinen umlaufenden Flanschrand. Dadurch können Bodenfliesen verschiedener Stärke verwendet und direkt dahinter senkrechte Wandfliesen angebracht werden, so dass die Ablaufrinne auch direkt an der Wand montiert werden kann. Die Dichtmembran der Duschrinne ist hochflexibel und rundum 110 mm überlappend, um eine zuverlässige Abdichtung zu ermöglichen (DIN 18534). Die Duschrinne wird exakt im gewünschten Längenmaß in der Fertigung zugeschnitten und montagefertig geliefert.

Die Combia Duschrinne kann ohne Füße mit der Dichtmembran mit Fliesen-Flexkleber / Dichtkleber / Flächendichtung direkt auf ein Gefälleboard, Boden und an der Wand verklebt bzw. befestigt werden. Alternativ kann das optional erhältliche Universal Fuß-Set  DRFS-1 verwendet werden: Die Langloch-Winkel dienen zur Befestigung direkt vor der gefliesten Wand oder als Füße für Einbauhöhen von 48 bis 110 mm, wobei die Füße auch frei im Raum in den Boden geschraubt werden können, um eine Ablaufrinne an einer beliebigen Position im Duschbereich zu realisieren (siehe Montageanleitung).

Leicht zu reinigen: Die extra flache Duschen-Ablaufrinne von Combia

hat einen Rinnenkörper (Außenhöhe 15 mm) aus mattem Edelstahl, der innen vollständig glatt und daher problemlos zu reinigen ist, es liegt auch eine kleine Bürste bei. Die extraflachen Siphon-Geruchsverschlüsse sind selbstreinigend und bei Bedarf auch bis ins Ablaufrohr leicht zu reinigen. Wahlweise mit ultraflachem Siphon DSF40 mit Einbauhöhe von nur 48 mm (Sperrwasserhöhe 15 mm, Ablaufleistung 0,4 l /sec.) oder Siphon DSN50 mit normgerechter Sperrwasserhöhe von 50 mm (EN1253), Ablaufleistung 0,6 l/sec. und Einbauhöhe von 86/58 mm (kann in eine Vertiefung von 28 mm mit Ø 180 mm im Boden eingelassen werden für eine Einbauhöhe von 58 mm, siehe Montageanleitung).
Durch die moderne Schlitzentwässerung wird eine optisch attraktive, reinigungsfreundliche Duschrinnenlösung mit hoher Ablaufleistung geschaffen.

Duschrinne nach Maß mit optionaler Sekundärentwässerung

Die Duschrinne verfügt über optionale Öffnungen für Sekundärentwässerung für die zweite Dichtungsebene, die vor dem Einfliesen geöffnet werden können oder wenn dies nicht gewünscht ist, geschlossen gehalten werden. In der Regel führt die Abdichtungsebene unter dem Belag aber kein Wasser und die Öffnungen sollen geschlossen bleiben (DIN 18534).

Duschrinne super flach und bodengleich mit verschiedenen Anschlüssen

Mit der DN40/50 Reduzierung kann der DN40 Ablaufrohranschluss des 360° Grad drehbaren Flach-Siphons der Duschrinne auf DN50 vergrößert werden. Ein vertikaler Abgang des Ablaufs kann durch ein vertikales DN50 Rohr oder die Verwendung von HT-Bögen sowie einem DN50 Röhrensiphon hergestellt werden (nicht im Lieferumfang enthalten).

Lieferumfang der Duschrinne

• Duschrinne mit drehbarem Mittenablauf

• Edelstahl-Abdeckung mit Haarfang-Gitter

• Reinigungshaken mit kleiner Bürste

• Norm-Siphon DSN50, H=86/58 mm oder Flach-Siphon DSF40 mit DN40/50 Reduzierung

In unserem Sortiment sind weitere Duschrinnen auch als Standardartikel mit Doppelablauf, Seitenablauf, Mittenablauf in Edelstahl matt gebürstet oder poliert lieferbar. Als Ergänzung für einen schnellen Einbau sind befliesbare Gefälle-Duschboards erhältlich.
